Обследование кровельного покрытия из ТПО мембраны
Отчет по результатам проведенной работы:
на комплекс работ по обследованию кровельного покрытия из ТПО мембраны. Объект расположен по адресу: Московская область, г. Дмитров. Шифр проекта: 20191213.
Причины обследования: Контроль качества монтажа кровельного покрытия ТПО мембраны
Техническое задание
- Визуальное обследование кровельного покрытия ТПО мембраны на качество проведенных работ по монтажу, 11000 м2.
- Инструментальное обследование сварных швов кровельного покрытия, 11000 м2.
- Составить техническое заключение об обследовании.
ОРГАНИХАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ
- Организация безопастного доступа к месту проведения обследования.
- Визуальный осмотр кровли административно-производственного здания.
- Инструментальное обследование сварных швов кровельного покрытия.
- Сбор данных.
- Анализ полученных результатов обследования.
- Составление технического заключения.
При визуальном-инструментальном обследовании, были произведены работы в объёме достаточном для выявления нарушений и оценке качества монтажа ТПО мембраны.
- Была изучена проектная документация.
- Составлен ситуационный план кровли и уклоны крыши.
- Были зафиксированы и проанализированы все нарушения.
1. При визуальном обследовании, были проверены:
- узловые соединения
- примыкания
- наличие полиуретанового герметика
Комментарий:

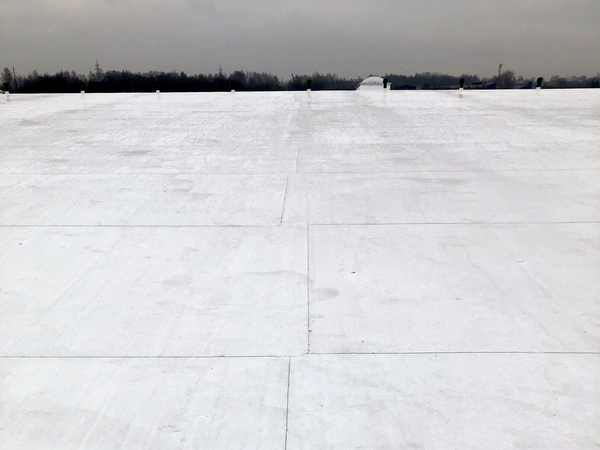

- Состояние кровельного покрытия - Соответствует требованиям
- Механические повреждения гидроизоляционного ковра – Отсутствуют

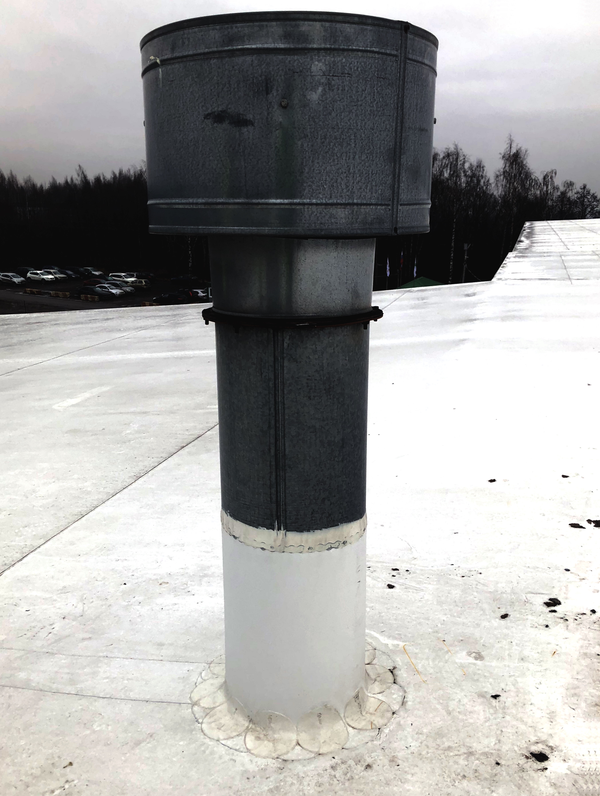

2. Примыкания к трубам
Комментарий:
- Наличие полиуретанового герметика на узлах и деталях в соответствии с требованиями руководства по монтажу ТПО мембраны (Узел №U-8B) – Присутствует
3. Разбежка полотен
Комментарий:
- Разбежка полотен, либо вариант со сборной полосой, согласно требованиям «укладка мембраны и крепление» – Соответствует

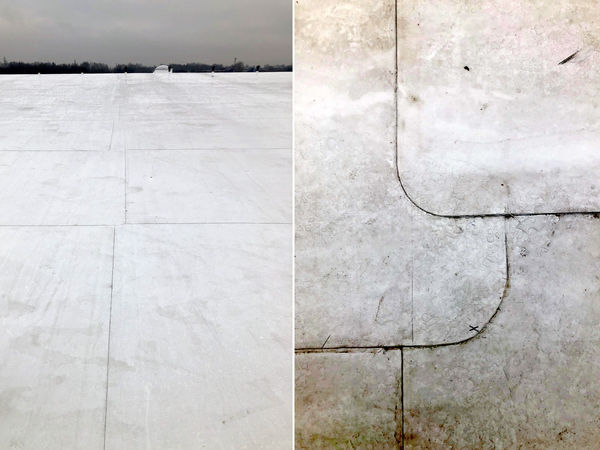

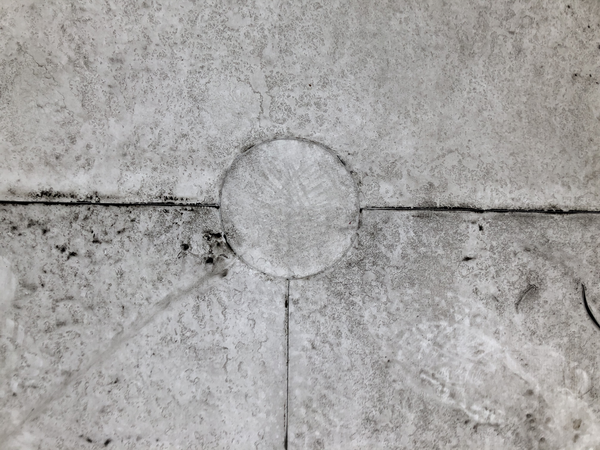

4. Устройство Т- образного шва
Комментарий:

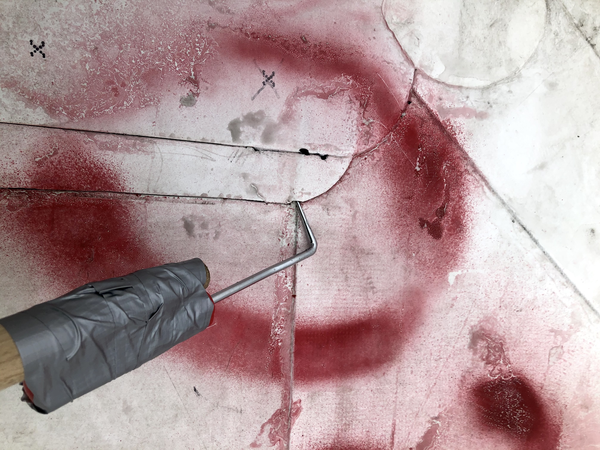

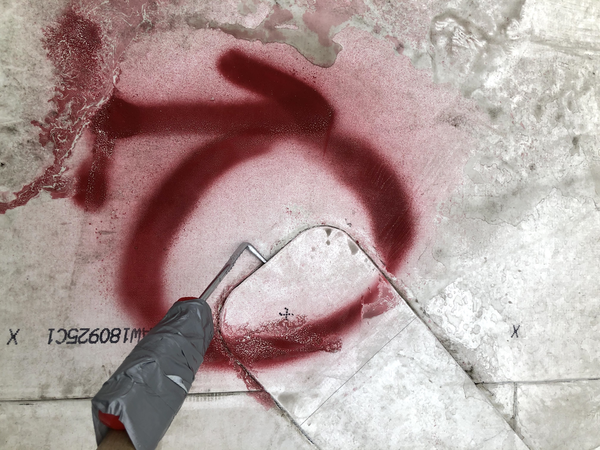

- Места ручной сварки проверены «пробником качества шва» - 3 непровара усиливающих латок

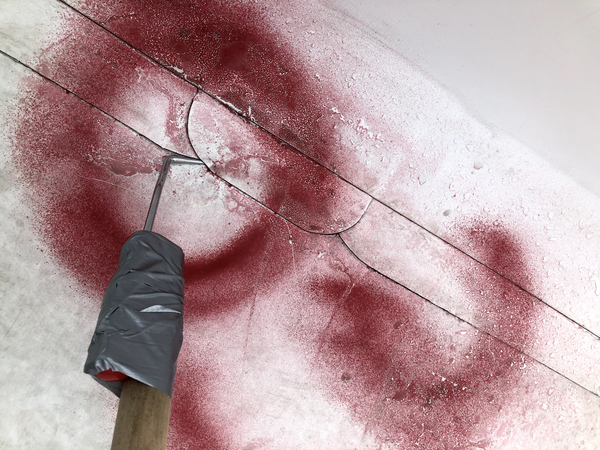

- При проверке качества сварного шва при помощи пробника в местах «Т» - образных швов - были обнаружены непровары.
5. Сварные швы
Комментарий:
- Качество сварных швов – Соответствуют, требованиям.
- Хорошо сваренный шов, не имеет морщин и пустот.
- Не везде установлены усиливающие латки.

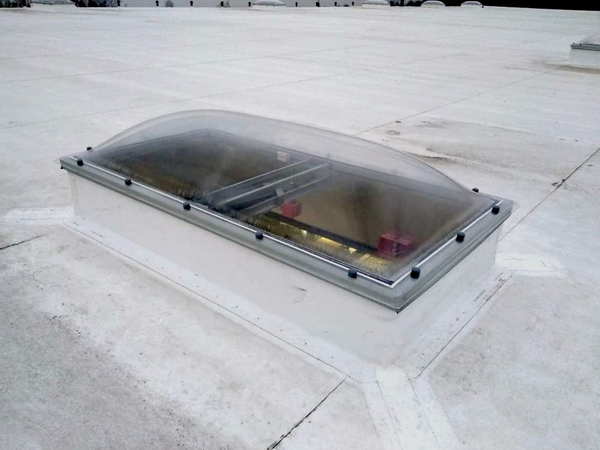

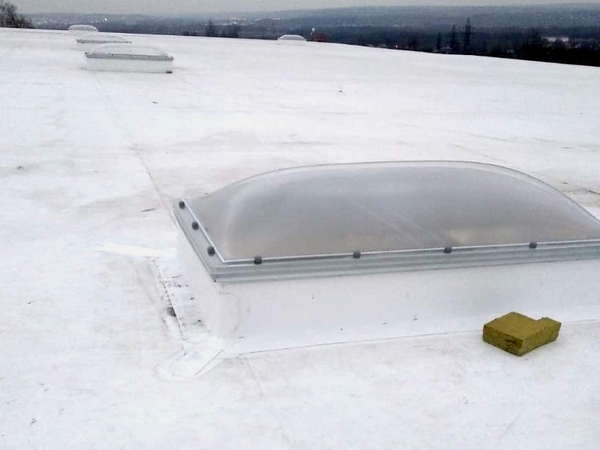

6. Фонари и люки
Комментарий:
- Примыкания к вертикальным поверхностям фонаря выполнены в соответствии с требованиями руководства по монтажу ТПО мембраны (узел № U-9.1) – Соответствуют

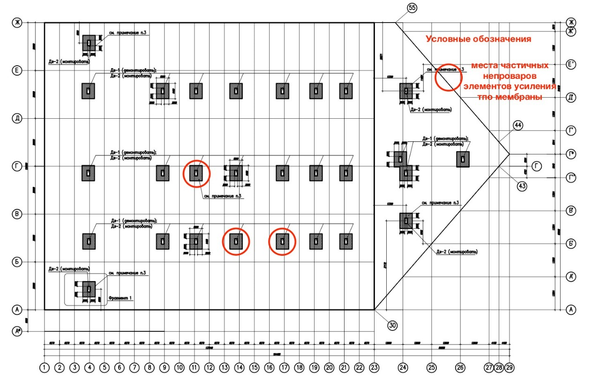

Ситуационный план кровли:
С отметкой мест частичных непроваров элементов усиления ТПО мембраны.

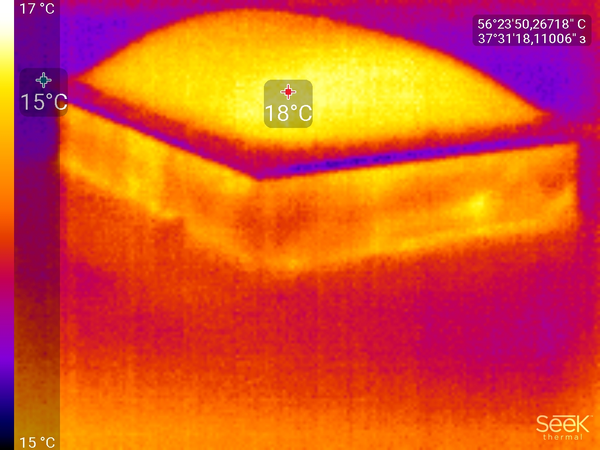

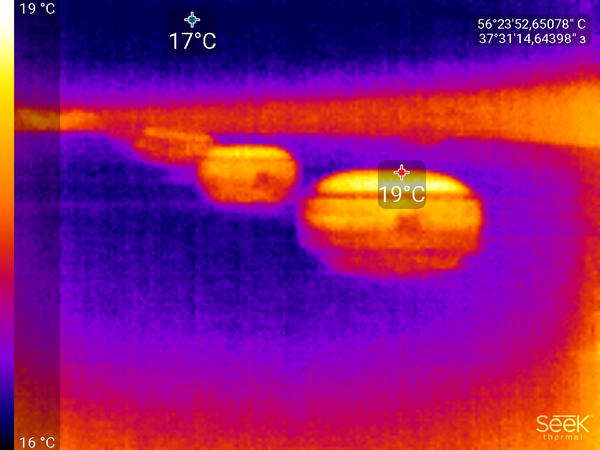

Дополнительно была произведена тепловизионная съёмка зенитных фонарей
Причина обследования: появление избыточной влажности на зенитных фонарях.
Общий план:
фото 2

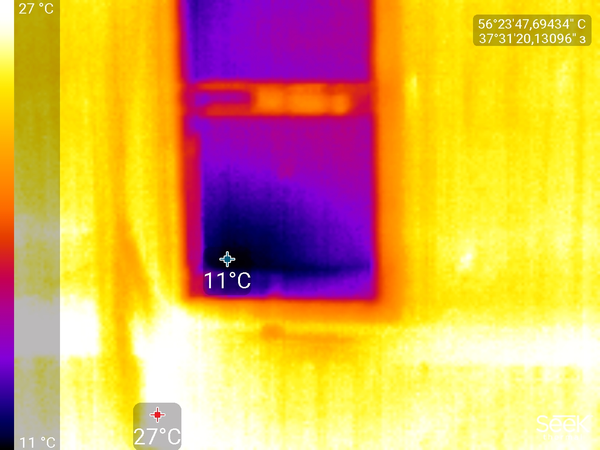

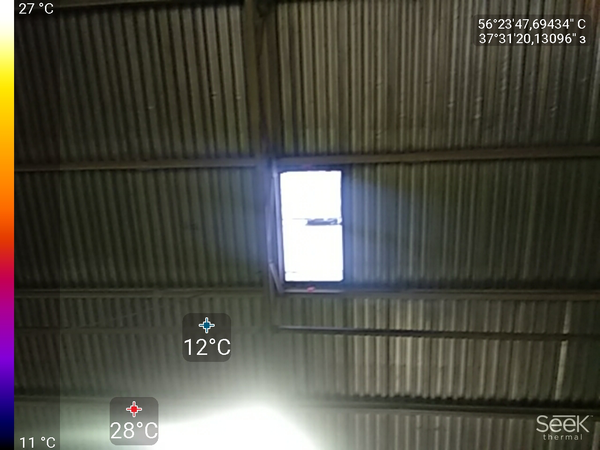

Зона замера №1

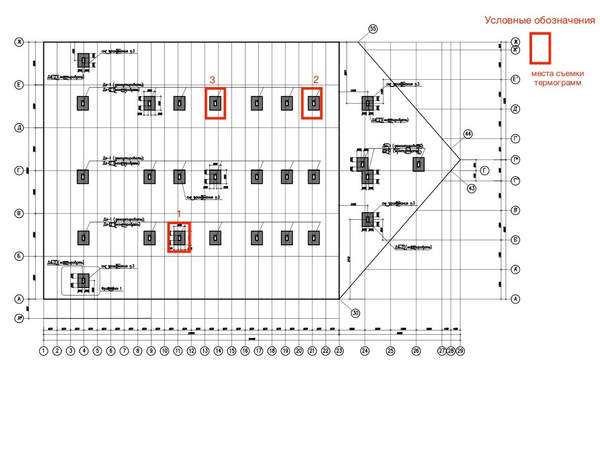

Карта замеров тепловизионной съемки:
- Данные по замерам их расшифровкой, были предоставлены заказчику
По результатам проведенного обследования:
- было составлено техническое заключение.
