Электро-искровое дефектоскопирование

На плоских крышах могут происходить утечки по различным причинам и в любой момент их срока службы. Рабочие могут случайно (и неосознанно) пробить водонепроницаемую мембрану крыши еще до завершения строительства. Экстремальные погодные условия, мусор и плохое строительство могут привести к протечке кровли. Эти протечки часто слишком малы, чтобы заметить невооруженным глазом, но если их оставить, они могут привести к существенному повреждению конструкции здания в кратчайшие сроки.
Обнаружение и ремонт протечек в плоских крышах необходим и имеет смысл при первой же возможности; тем более, что Электро-искровой дефектоскоп предлагает простой и легкий в использовании путь быстро обнаружить местонахождение повреждения.
Вашему вниманию предоставляем новейший метод нахождения протечек кровли - Электро-искровое дефектоскопирование, который позволяет локализовать дефекты гидроизоляции с точность до 1 мм.
Данный метод позволяет в кратчайшие сроки, и что самое важное, с высокой точностью указать все места повреждений покрытия.
На сегодняшний день ЭИД единственный наиболее эффективный способ находить повреждения гидроизоляции, прежде чем вода начнет своё разрушительное воздействие.

*Альтернативное название этого метода - метод ЭВК Электро-векторное картирование

1. ЭИД что это такое?
2. Какие задачи стоят перед этим методом?
3. Когда и как проводится обследования?
4. Что мы получим в итоге?
5. Сколько это стоит?
6. Каков принцип работы ЭИД?

ЭИД что это такое?

ЭИД – это метод диагностики повреждений кровельных мембран (пвх, эпдм, тпо).
Метод Электро-искровое дефектоскопирование (ЭИД) является неразрушающим методом контроля состояния гидроизоляционного слоя кровли.
Данный метод диагностики проводится специалистами по диагностике и ремонту кровельного покрытия с применением аппарата – ЭЛЕКТРО ИСКРОВОЙ ДЕФЕКТОСКОП.
На сегодняшний день данный метод является самым эффективным методом поиска дефектов мембранных кровельных покрытий.

Какие задачи стоят перед этим методом?

Задача быстро найти и локализовать все места повреждения на кровельном покрытии.
ЭИД или (ЭВК) выявляет повреждения кровельного покрытия, таких как: порезы, проколы, ожоги, несваренные швы.
Тестирование мембраны плоской крыши перед укладкой эксплуатирующих слоев:
а) Система эксплуатируемой крыши с зелеными насаждениями.
б) Система устройства эксплуатируемой крыши с тротуарами и пешеходными зонами.
в) Система неэксплуатируемой инверсионной крыши.
г) Система неэксплуатируемой балластной крыши.

Когда проводится обследования?

Данный вид обследования можно проводить в любую погоду при температуре не ниже +5*

Как проводится обследования?

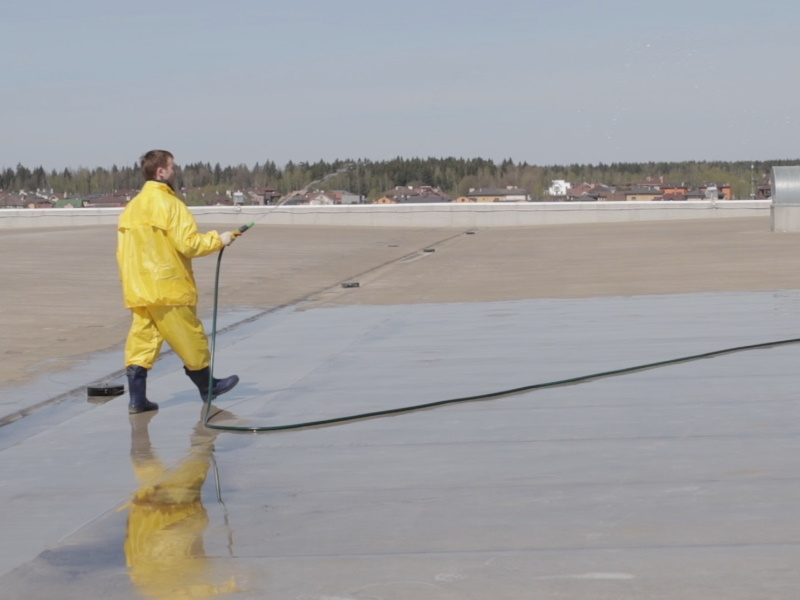

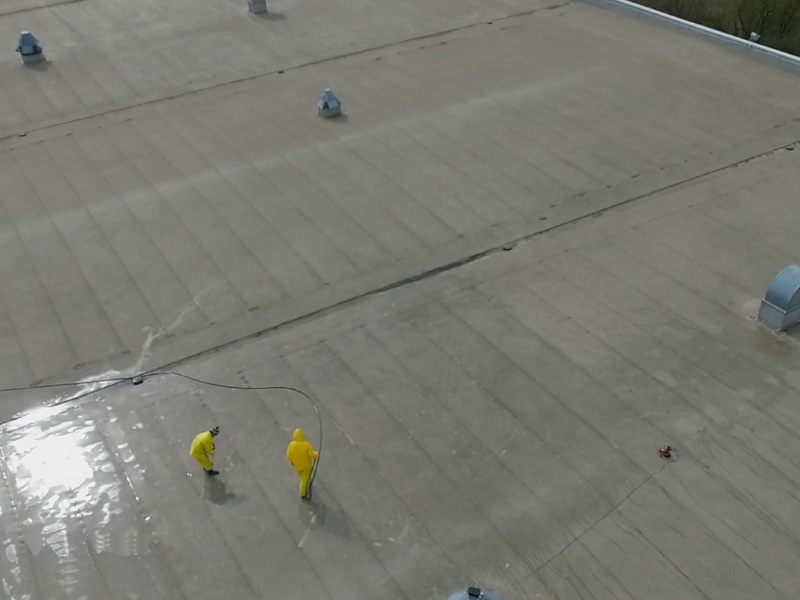

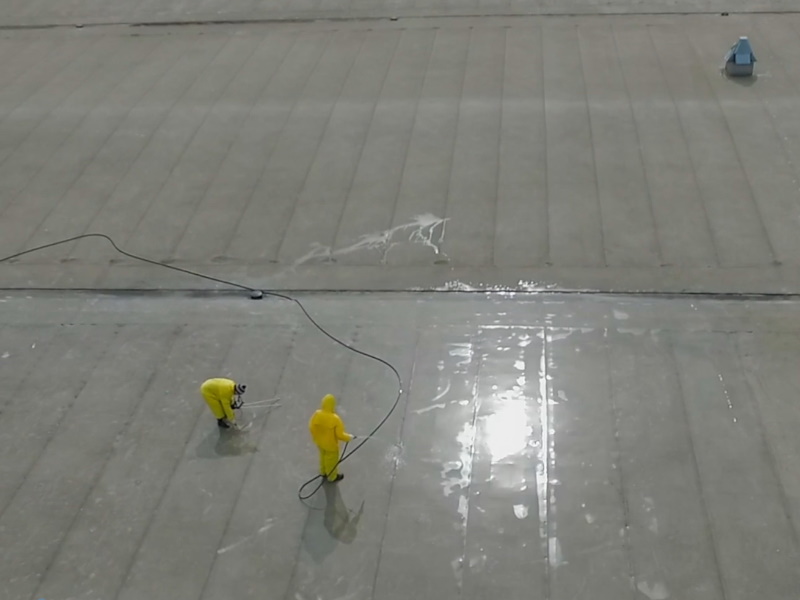

• Для проведения ЭИД обследования, наши специалисты подводят воду к месту обследования, подключают и настраивают оборудование.

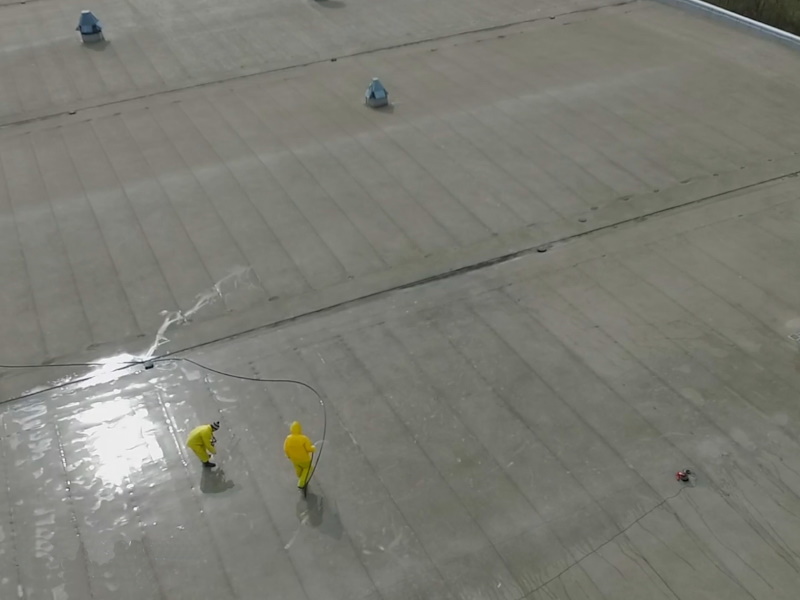

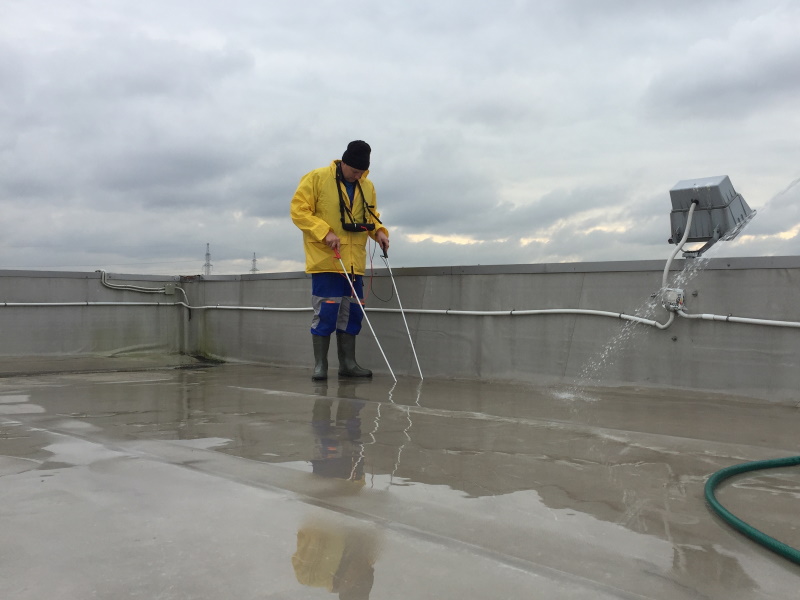

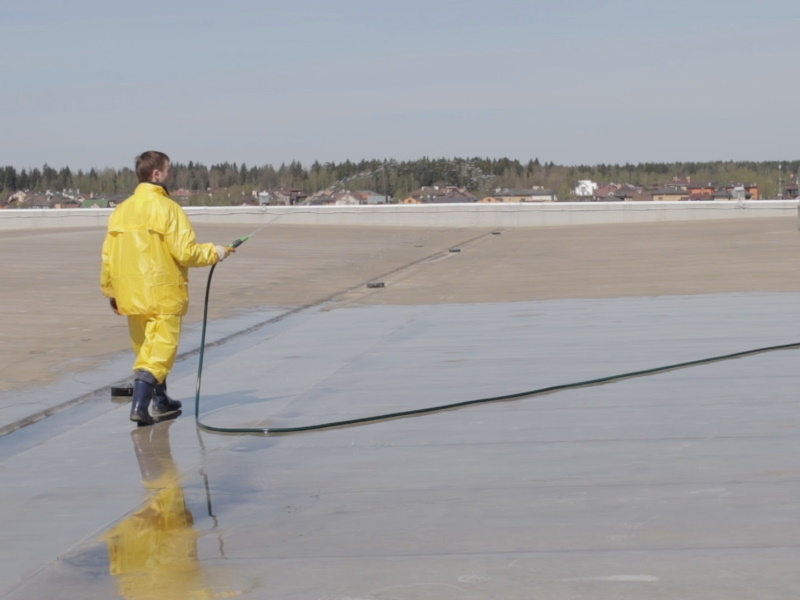

• На поверхности кровли создается водяная пленка и специалист приступает к работе.

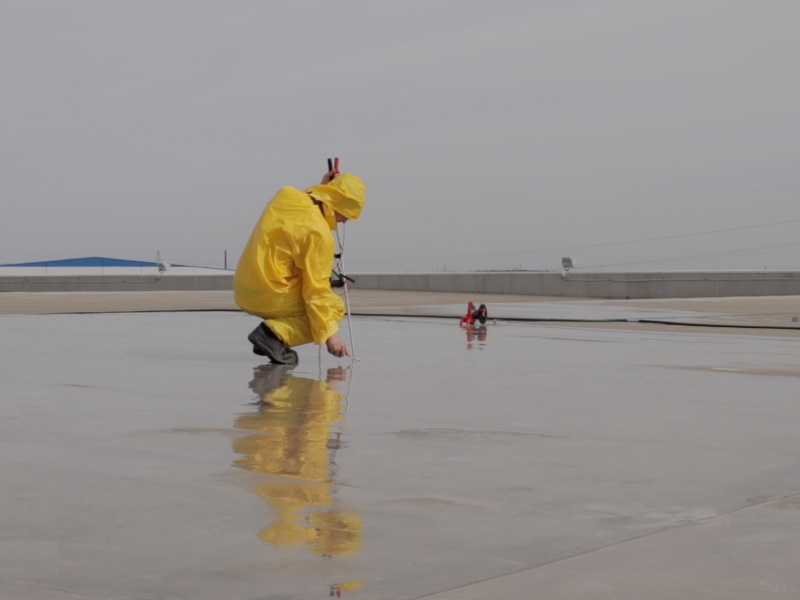

• В процессе проверки кровли оператор ЭИД маркирует поврежденные места, после чего они вносятся в (Карту дефектов кровли)

• По завершению диагностики производится сбор, обработка данных и составляется Технический отчет о состоянии кровельного покрытия.

Что мы получим в итоге?

1) Полную и объективную информацию о состоянии кровельного покрытия, с точным указанием количества и мест повреждения кровельного покрытия.
2) Промаркированные поврежденные места на кровле, для быстрого нахождения поврежденных мест ремонтной бригадой.
3) Технический отчет о состоянии кровельного покрытия.

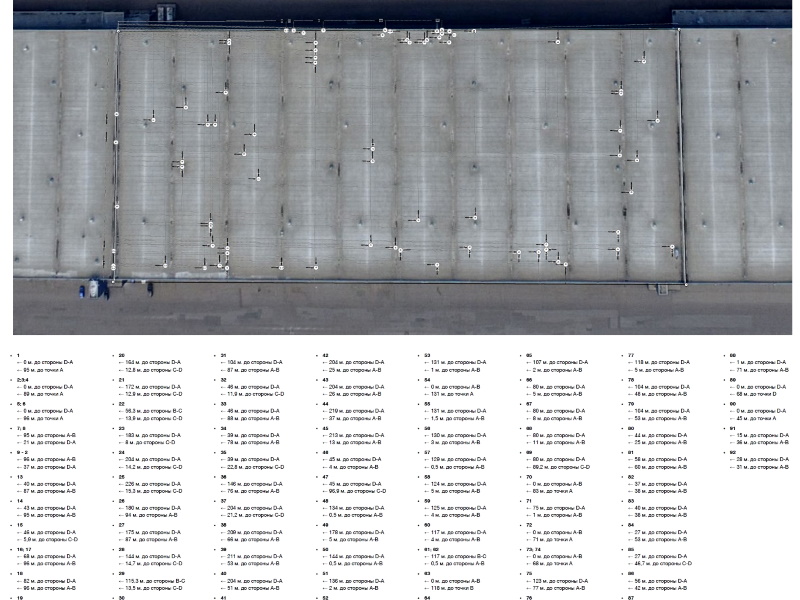

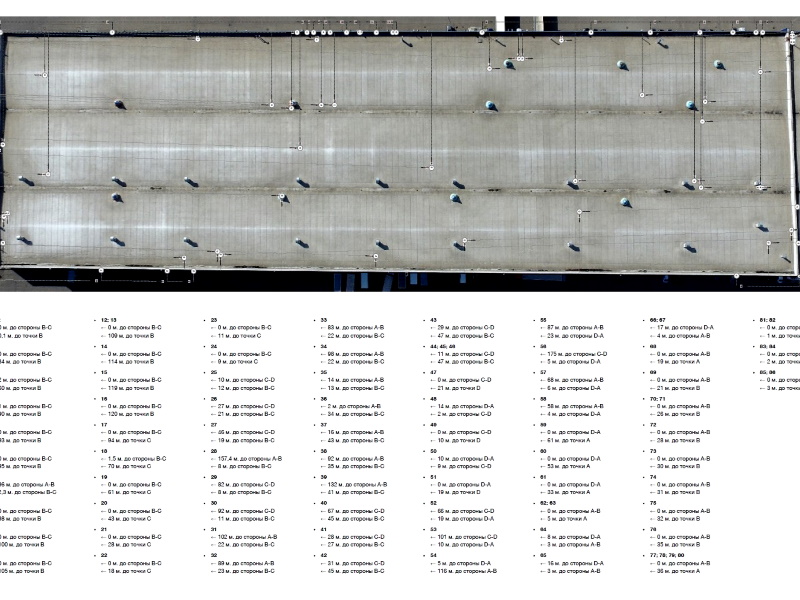

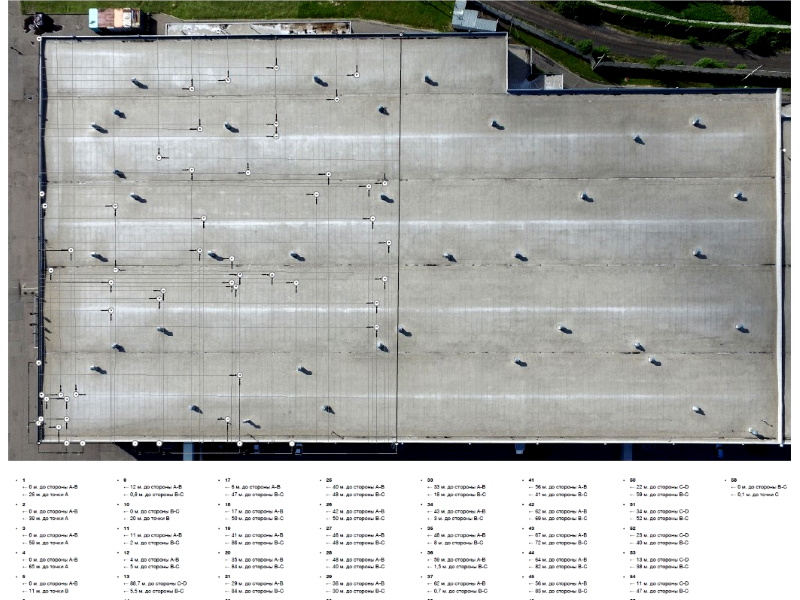

4) Карту дефектов на кровле, для руководителей и инженеров. Данный документ поможет вам при проведении точечного ремонта и при последующем (гарантийном) контроле качества ремонта.
5) Описание найденных нарушений, дефектная ведомость.
6) Фотофиксацию состояния кровли и найденных нарушений.

Сколько это стоит?

*Цена на проведение работ составляется исходя из технического задания.

Пример технического задания:

1) Инструментальное обследование - кровельного покрытия, метод неразрушающего контроля «Электро-искровое дефектоскопирование» с нанесением отметок дефектов на кровельном покрытие.
2) Составление Технического отчета.
3) Составление Карты дефектов на кровле.
*(если есть необходимость привязать карту дефектов к осям, необходимо иметь план кровли, чертеж, проектную документацию).

Цена проведения ЭИД = от 10 до 120р.м2 в зависимости от объема и сложности выполнения работ
*цена складывается из нескольких факторов проведения работ (необходимо уточнять у менеджера)

Каков принцип работы ЭИД?

Диагностика кровельных мембран методом электроискрового дефектоскопирования производится путем создания разности электрических потенциалов между поверхностью нетокопроводящего слоя гидроизоляции и токропровдящей основы (армированная цементная стяжка, железобетонная плита, грун, металлический профилированный настил и т.п.).

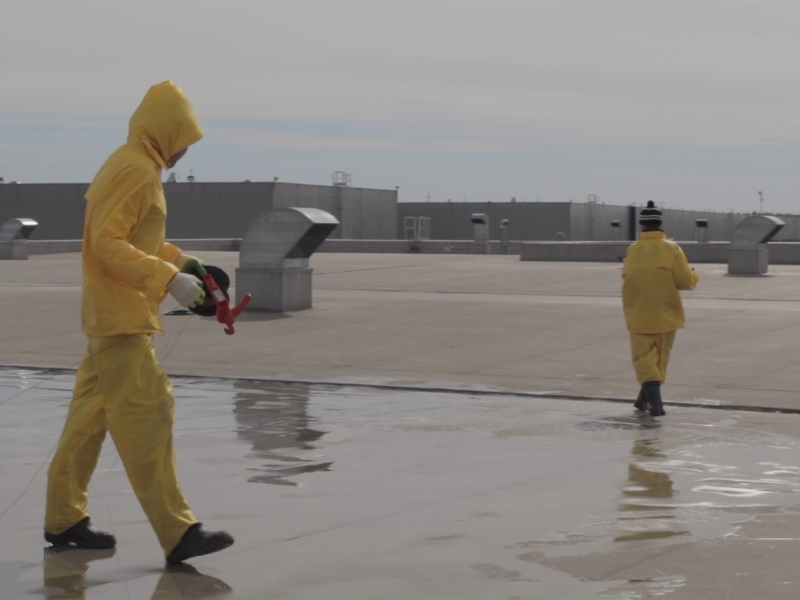

На предварительно увлажненную поверхность гидроизоляционного материала вокруг тестируемой области укладывается кабель, который подключается к одному из контактов импульсного генератора.
Второй контакт генератора подключают к основанию, находящемуся под мембраной. Сама мембрана в этой схеме выступает в роли изолятора.

При наличии повреждений в мембране-изоляторе в месте дефекта возникает электрический ток.

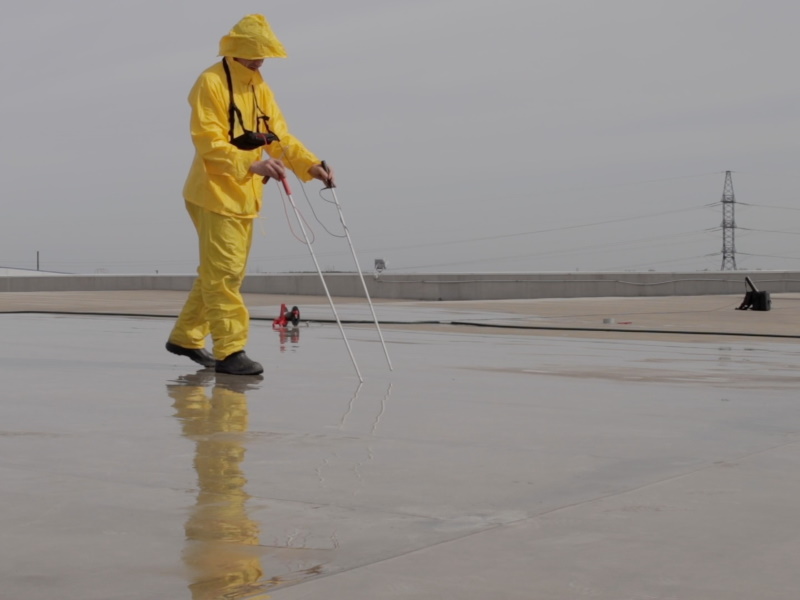

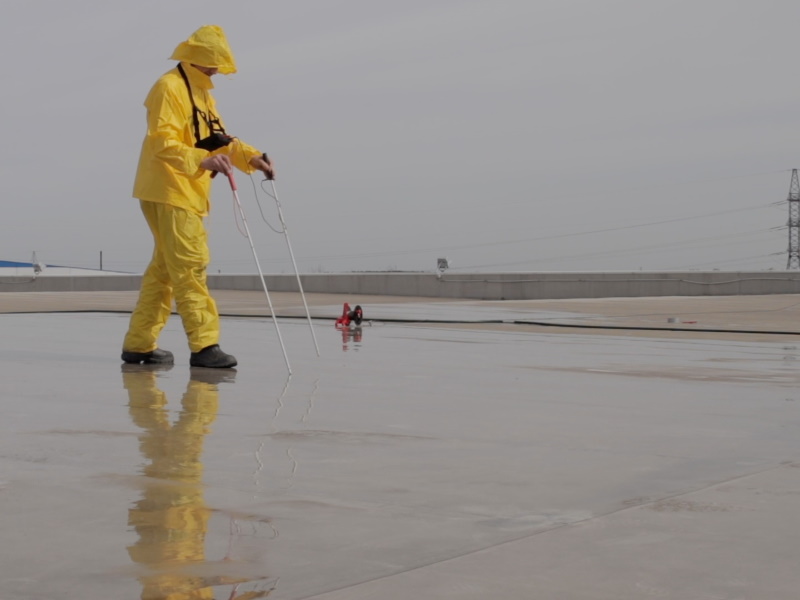

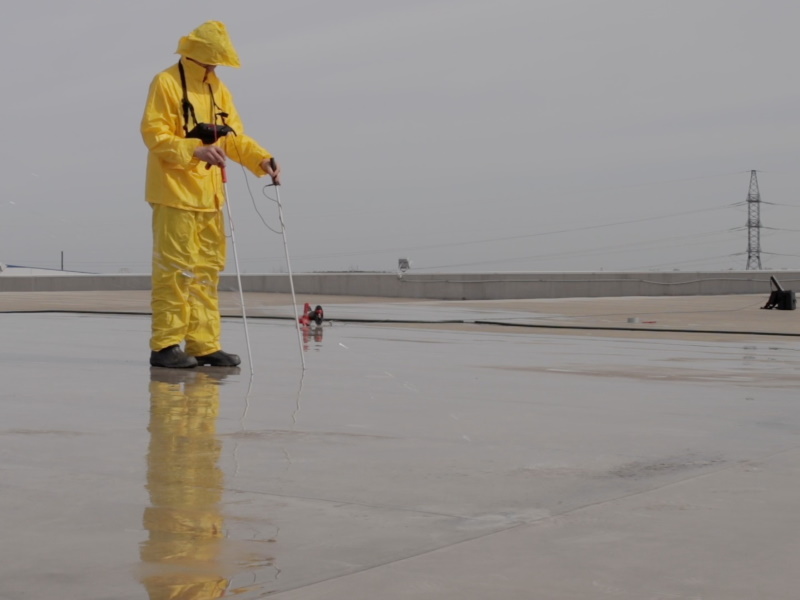

Используя специальные методы измерений определяется направление электрического тока на увлаженной поверхности мембраны в различных точках, которое точно указывает на расположение дефекта, с точностью обнаружения дефектов до 1 мм.

Электро-искровой дефектоскоп
